高频局部放电在线检测仪 (便携式)

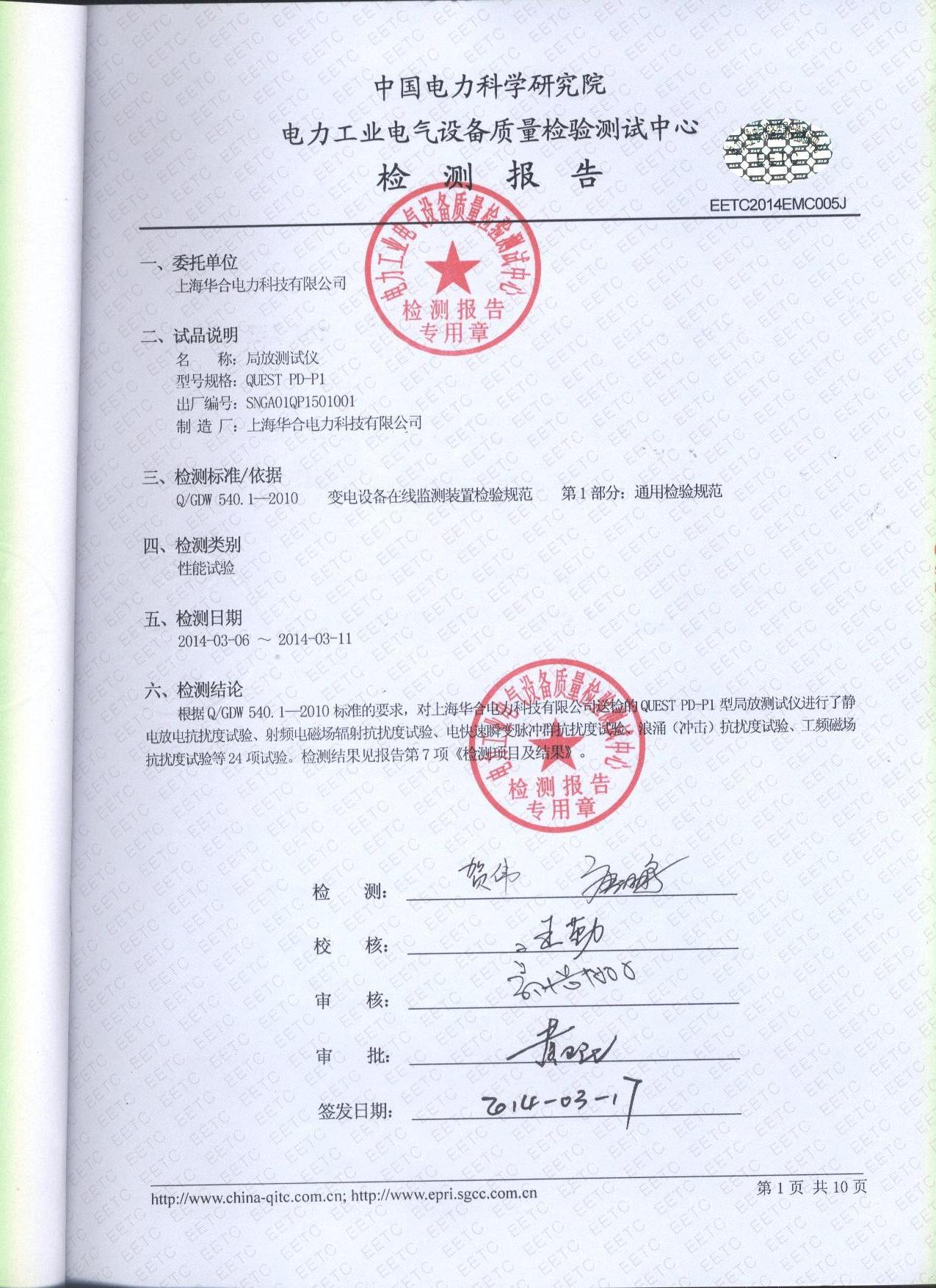

QUEST PD-P1（华合电力, 清华大学 联合研制开发） |
|
一、产品概要：
PD-P1可高速 (100MSa/s) 采集局部放电脉冲电流信号 (350kHz～100MHz)，获取局部放电信号完整的时域波形；产品采用脉冲分离技术隔离现场噪声信号，精准判断故障的类型及损害程度。
前沿科技、便携设计及安全运输箱体，便于户内、户外实时、连续带电检测各类电力设备，及早发现绝缘故障, 防患于未然。
|
 |
|
- 350kHz～100MHz模拟带宽
- 100MSa/s信号采样频率，获取完整时域波形
- 提取信号特征参量，对信号分离分类
- 硬件滤波，软件智能开窗，高效准确滤除干扰信号
- 带电检测、在线监测、离线检测三模一体
- 依据海量数据样本，采用多重识别算法，精准判断故障类型
- 二维或三维图谱显示数据，自动生成检测报告
- 回顾历史数据，助力趋势研究
- 人机光电隔离，确保操作安全
|
|
|
四、技术规格： |
Quest PD-P1
检测主机 |
局部放电检测通道 |
通道数量 |
4个 |
检测带宽 |
350kHz ~ 100 MHz |
采样频率 |
100 MSa/s |
采样精度 |
12位 |
输入范围 |
0.1 mV ~ 5 Vpp |
输入阻抗 |
50 ? |
接口形式 |
BNC |
内置程控增益放大器 |
增益范围-20dB ~ 40dB |
内置组合滤波器 |
可调频带和类型（高通、低通、带通） |
同步通道 |
输入电压 |
0.5 ~ 100 Vrms |
频率范围 |
0.1 ~ 1000 Hz |
相位精度 |
0.1° |
接口形式 |
航空插头 |
数据处理 |
谱图显示 |
实时显示放电时域波形图（椭圆或正弦模式） |
显示φ-q，φ-n，q-n二维谱图及φ-q-n三维谱图 |
信号分离分类算法 |
专家库识别系统判别局部放电类型 |
数据传输 |
通信协议 |
TCP/IP |
应用环境 |
温度 |
-25 ~ 55 oC |
湿度 |
5 ~ 90% 无凝结 |
高频传感器（HFCT） |
带宽（±3dB） |
350kHz ~100 MHz |
负载阻抗 |
50 ? |
内径 |
60mm |
接口 |
BNC |
|
|
| |
|
