超声波信号传感器（AE）
（华合电力, 清华大学 联合研制开发） |
|
一、产品概要：
超声波信号传感器（AE）【从属于华合电力有源AE类局部放电传感器】，可采用接触或非接触方式，对开关柜、电力变压器内部的局部放电所产生的超声波信号进行准确、高效、不间断的检测，由此来检测局部放电的大小和位置。
|
 |
|

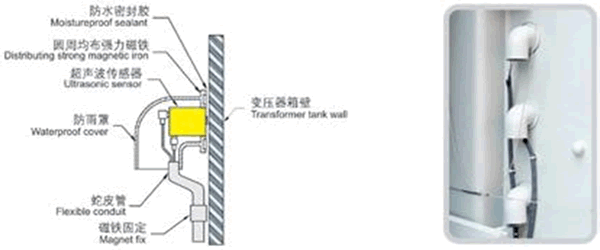

二、传感器安装示意图：
|
开关柜
|
电子变压器
|
|
四、技术规格：
序号 |
参数名称 |
参数值 |
电气参数 |
-
|
测量范围（量程） |
1-60dB |
-
|
检测带宽 |
20 kHz ~ 2MHz |
-
|
采样精度 |
12bit |
-
|
分辨率 |
1dB |
-
|
精度 |
±1dB |
-
|
增益 |
40dB |
-
|
滤波器 |
80MHz低通 |
-
|
声发射传感器 |
频率范围22 ~ 220 kHz |
-
|
声发射传感器 |
频率范围50 ~ 400 kHz |
-
|
接口 |
航空插头 |
环境参数 |
-
|
温度 |
0-55oC |
-
|
湿度 |
0-90%无凝结 |
-
|
IP等级 |
IP31 |
|
|
| |
|
