电缆多功能智能在线监测系统
Monitor I50
（华合电力, 清华大学 联合研制开发）
产品概要
|

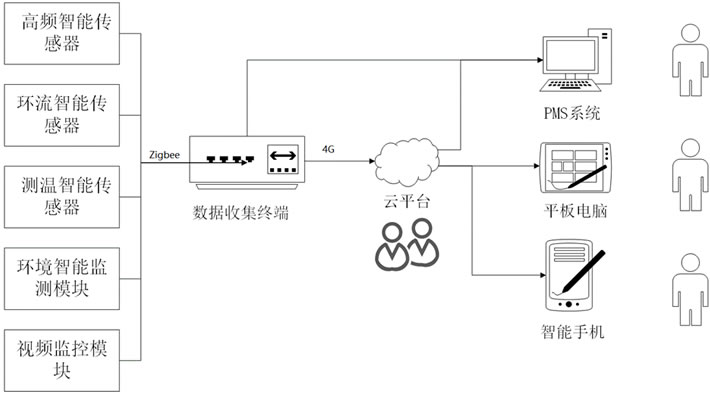

电缆多功能智能在线监测系统具有四级结构，采集前端、数据收集终端、云平台、智能手机等用户终端。由智能传感器采集电气和非电气量，通过无线的方式将数据传输至数据收集终端；数据收集终端通过4G传输至云平台或PMS系统；用户可通过云平台监测电缆运行状况；云平台可将数据传输至PMS系统、智能手机、平板电脑等用户终端。用户既可通过云平台监测电缆状况，也可通过各用户终端监测电缆运行状况。
功能特征
- · 使用无线连接，无需铺设线缆、光纤等，节省成本，提高安装效率；
- · 采用GPRS通信方式，通信稳定，数据传输不丢包；
- · 多功能监测集成一套系统，可综合多项数据监测电缆运行状态；
- · 具备专家系统，对局部放电模式进行诊断，并给出检修建议；
- · 具备趋势分析功能，可分析局部放电、环流、接头温度的历史趋势及发展趋势；
- · 具备被动检测功能，可监测间歇性故障；
- · 采用超低功耗设计；
- · 数据终端电池供电；
- · 局部放电、环流传感器合二为一，一款传感器实现两种监测功能；
- · 具备状态显示、异常告警、数据查询、监测显示等基本功能；
技术规格
| 数据终端 |
通信方式（向上） |
GPRS |
通信方式（向下） |
Zigbee |
存储方式 |
TF卡 |
存储空间 |
16G |
电源 |
内置锂电池，10000mAh |
智能高频-环流传感器 |
局放检测带宽 |
50kHz~5MHz |
局放采样率 |
50kHz |
单次采样时间 |
1s |
环流检测范围 |
10A~200A |
通信方式 |
Zigbee |
通信距离 |
100米 |
同步方式 |
内置同步装置 |
电源 |
内置锂电池，10000mAh |
防护等级 |
IP68 |
智能测温传感器 |
检测范围 |
-25 ~ 85 oC |
通信方式 |
Zigbee |
通信距离 |
100米 |
电源 |
内置电池，续航3年 |
防护等级 |
IP68 |
摄像头 |
通信方式 |
RS232 |
应用环境 |
温度 |
-25 ~ 55 oC |
湿度 |
0~ 90% 无凝结 |
|
|
| |
|
