变电站局部放电巡检仪 (手持式，无线型)
SURVEY PD W10 （华合电力, 清华大学 联合研制开发） |
|
一、产品概要：
SURVEY PD W10适用于生产第一线的手持式巡检设备, 通过快速探测设备中的局部放电信号而及时准确地发现其潜在的绝缘缺陷。本产品通过连接传感器配置表内的传感器实现对变电站中的电缆、开关柜, 变压器、发电机等电力设备的绝缘故障巡检：
配置的两种智能传感器能对获取到的信号进行检波放大, 并转化为数字信号。本产品创新使用WIFI连接主机和传感器, 使用更加安全, 简单, 方便, 在国内外同类产品中独树一帜。
PD W10配套有后台集中监控系统软件。巡检仪在获取到局部放电数据的同时，可以通过3G（4G）或GPRS无线网络将数据传输至上位机的集中监控系统平台，以便对所有类型的数据进行统一管理，使用户能够更加全面地掌握变电站内的开关柜、电缆、变压器等电力设备的实时运行情况，让巡检工作更具有价值和意义。
|
 |
|
应用传感器 |
传感器介绍 |
应用范围 |
智能声发射信号传感器
（Acoustic Emission，AE）
|
声发射传感器接收存在于电力设备内部或表面的局部放电所产生的声发射信号，由此来检测局部放电的大小并确定放电位置。 |
开关柜、电力变压器 |
智能高频电流互感器
(HFCT - 60mm口径钳型)
|
HFCT传感器（60mm口径）通常用于电力电缆, 变压器, 发电机等电力设备接地系统局部放电信号采集。 |
电力电缆、电力变压器、发电机、电动机 |
- WIFI连接主机和传感器, 安全, 简单, 方便；
- 可实时显示最大放电量、平均放电量、平均放电次数、放电相位等参数；
- 能够显示2D（φ-q，φ-n，q-n）、3D（φ-q-n）的局部放电谱图；
- 具有参数存储与谱图存储功能；
- 全中文系统界面，人机交互界面友好；
- 软件运行环境为当前主流的Android系统；
- 集中监控系统准确诊断检测数据并给出数据分析结果；；
- 数据库统一管理检测数据，回顾历史数据，助力趋势研究；
- 携带便捷，操作简单。
|

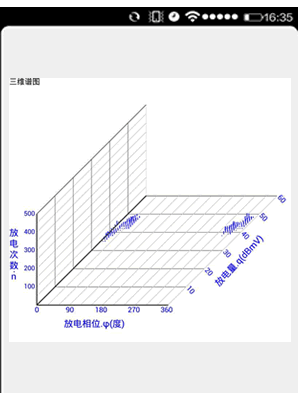

四、显示截屏：

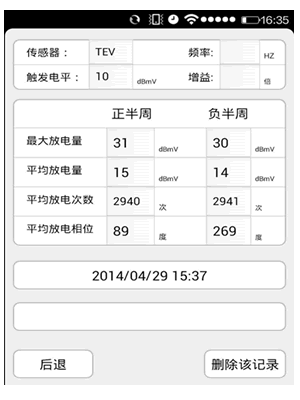

最大放电量、平均放电量、平均放电次数、放电相位等参数
|
五、技术规格：
技术参数 |
产品类型 |
便携式 |
显示 |
4.3英寸电容触摸屏， WVGA 480*800 TFT高亮、高分辨率 |
触控屏 |
电容触控，多点支持 |
处理器 |
双核1.2G |
内存 |
内置4GB存储空间 |
扩展存储 |
支持最高32G |
网络 |
CDMA EVDO |
无线网络 |
WIFI、蓝牙、3G |
双摄像头 |
后置500万像素摄像头，带自动对焦及闪光灯。前置30万像素摄像头 |
接口 |
Micro USB，OTG 串口 |
RFID |
射频读写，兼容ISO14443 A/B |
PSAM |
支持 |
GPS |
GPS+GPSone |
电池规格 |
3000mah |
尺寸 |
134x71.5x16 |
环境参数 |
温度 |
-40° C 至70° |
湿度 |
5% 至 95%（无冷凝） |
照明条件 |
可在室内典型人工照明和室外自然光线（直射阳光）条件下使用 |
静电放电 |
+/-15kVdc（空气放电） |
滚动 |
250 次0.5 m 翻滚（500 次撞击） |
|
|
| |
|
