变电站局部放电巡检仪 (手持式)
SURVEY PD S10（华合电力, 清华大学 联合研制开发） |
|
一、产品概要：
SURVEY PD S10适用于生产第一线的手持式巡检设备, 通过快速探测设备中的局部放电信号而及时准确地发现其潜在的绝缘缺陷。本产品通过连接传感器配置表内的传感器实现对变电站或发电厂中的开关柜、GIS、电缆、变压器、发电机等绝大多数电力设备的绝缘故障巡检：
本产品配套有后台集中监控系统软件。巡检仪在获取到局部放电数据的同时，可以通过3G（4G）或GPRS无线网络将数据传输至上位机的集中监控系统平台，以便对所有类型的数据进行统一管理，使用户能够更加全面地掌握变电站内或发电厂内的电气设备的实时运行情况，让巡检工作更具有价值和意义。
|
 |
|
传感器类别 |
传感器介绍 |
应用范围 |
声发射信号传感器（Acoustic Emission，AE） |
AE传感器能够接收存在于电力设备内部或表面的局部放电所产生的声发射信号，检测局部放电的强度并确定放电位置。 |
开关柜、变压器 |
特高频传感器（Ultra High Frequency，UHF） |
UHF传感器能够获取GIS内部由于局部放电激发的多种模式的超高频谐振电磁波。 |
GIS |
暂态地电波信号传感器
（Transient Earth Voltage，TEV） |
TEV传感器可以在电力设备正在运行的状态下，通过设备外壳的表面，采取非侵入方式来检测局部放电活动。 |
开关柜、GIS |
高频电流互感器
(High Frequency Current Transformer，HFCT - 60mm口径钳型) |
HFCT传感器通过电感耦合原理，采集局部放电发生过程中的脉冲电流信号。
60mm口径适用于中高压电力电缆；
125 mm口径适用于所有电压等级的电压电缆(包括500 kV超高压电缆) |
电力电缆 (35kV – 220kV)、变压器 |
高频电流互感器
(HFCT - 125mm口径钳型) |
电力电缆 (35kV –500kV) |
- 可实时显示最大放电量、平均放电量、平均放电次数、放电相位等参数；
- 能够显示PRPD谱图及椭圆谱图；
- 相位无线同步功能；
- 具有数据存储功能；
- 全中文系统界面，人机交互界面友好；
- 嵌入式操作系统，运行稳定可靠；
- 集中监控系统准确诊断检测数据并给出数据分析结果；
- 数据库统一管理检测数据，回顾历史数据，助力趋势研究；
- 3.5英寸、24位色TFT屏；
- 携带便捷，操作简单。
|

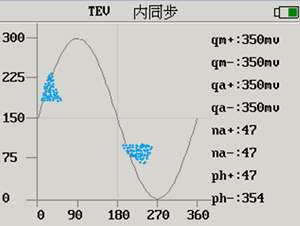

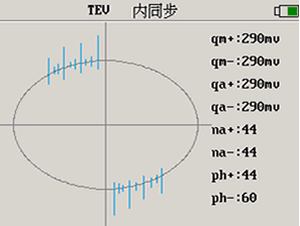

四、显示截屏：
最大放电量、平均放电量、平均放电次数、放电相位等参数
|
五、技术规格：
序号 |
参数名称 |
参数值 |
局部放电检测通道 |
-
|
通道数量 |
1个 |
-
|
检测带宽 |
20kHz~ 2GHz |
-
|
采样精度 |
12位 |
-
|
输入范围 |
0 ~ 3.3 Vpp |
-
|
输入阻抗 |
200k ? |
-
|
接口形式 |
航空插头 |
-
|
内置程控增益放大器 |
增益范围0dB ~80dB |
-
|
内置组合滤波器 |
类型（高通、低通） |
有线同步信号通道 |
-
|
输入电压 |
5 ~ 10 Vrms |
-
|
频率范围 |
50 ~300 Hz |
-
|
相位精度 |
0.1° |
-
|
接口形式 |
航空插头 |
无线同步信号通道 |
-
|
输出频率 |
与输入 |
-
|
接口方式 |
WIFI |
屏幕 |
-
|
类型 |
3.5英寸、24位色TFT屏； |
数据处理 |
-
|
谱图显示 |
实时显示放电时域波形图（椭圆或正弦模式） |
应用环境 |
-
|
温度 |
-25 ~ 55 oC |
-
|
湿度 |
- ~ 90% 无凝结
|
|
|
| |
|
